Наконечники тросов для обжима: секреты идеального монтажа

Монтаж грузовых канатов — это процесс, где ошибка недопустима. От качества соединения зависит безопасность рабочих и целостность конструкции. Обжимные наконечники применяются в строительстве, машиностроении, логистике и морском деле уже несколько десятилетий.

Обжимные наконечники получили широкое распространение в строительстве, машиностроении и логистике благодаря надежности, простоте установки и стабильности результата. Качественно смонтированный наконечник троса для обжима гарантирует долгий срок службы и максимальную безопасность при работе с грузами.

Обжимные наконечники: назначение и область применения

Обжимной наконечник (втулка для опрессовки) — это металлическое приспособление, которое надевается на конец каната и прижимается специальным оборудованием. Основная задача наконечника состоит в создании прочного и герметичного соединения между тросом и грузозахватным элементом. После правильной опрессовки вероятность выскальзывания каната практически исключена.

Применяются обжимные наконечники при креплении к вилочным соединителям, кольцам, крюкам и другим элементам такелажной оснастки. По сравнению с заплеткой конца каната или заливными муфтами, обжимные системы предпочтительнее благодаря стабильности результата и возможности механизировать процесс. В России обжимные наконечники регламентируются ГОСТОМ 3064-80. В мире действуют стандарты DIN 3093 (алюминиевые зажимы-втулки для тросов) и EN 13411-3 (методы оконцевания стальных тросов), а также ISO 2408 (классификация и общие требования к стальным канатам).

Типы обжимных наконечников и их характеристики

На рынке представлено несколько основных типов наконечников, каждый из которых решает конкретные задачи:

• Вилочные наконечники используются для крепления к штырям и кольцам. Они имеют характерный раздвоенный конец, позволяющий легко присоединять трос к оборудованию. Преимущества вилочных наконечников — удобство монтажа и демонтажа соединения без разрушения втулки (при необходимости).
• Резьбовые наконечники подходят для закручивания в соответствующие отверстия. Они обеспечивают надежное закрепление в статичных конструкциях и оборудовании, где требуется дополнительная фиксация. Резьба может быть внутренней или внешней в зависимости от конструкции.
• Втулочные наконечники — самый универсальный вариант. Представляют собой цилиндрическую втулку с достаточной длиной для равномерного распределения нагрузки по всему объему соединения.

Материал изготовления играет ключевую роль в долговечности наконечника.

• Алюминиевые втулки используются в легких конструкциях с малыми нагрузками.
• Медные наконечники отличаются пластичностью и равномерно распределяют нагрузку.
• Нержавеющая сталь применяется в агрессивных средах с высокими требованиями к коррозионной стойкости.
• Мягкая сталь с покрытием подходит для большинства промышленных применений.

Как подобрать наконечник нужного размера

Правильный выбор наконечника — это половина успеха. Решающий параметр здесь один: диаметр каната должен точно соответствовать внутреннему диаметру втулки с допуском ±0,1-0,2 мм.

Если наконечник выбран меньше, трос будет выскальзывать при нагрузке. Если больше — материал втулки может треснуть при опрессовке. Нижеприведенная таблица поможет определить требуемый размер наконечника по диаметру каната:

• Диаметр каната, мм: 4-5 / Размер наконечника: 4-5 мм
• Диаметр каната, мм: 6-8 / Размер наконечника: 6-8 мм
• Диаметр каната, мм: 10-12 / Размер наконечника: 10-12 мм
• Диаметр каната, мм: 16-20 / Размер наконечника: 16-20 мм
• Диаметр каната, мм: 24-32 / Размер наконечника: 24-32 мм

Второй важный критерий — конструкция каната. Однопрядные тросы, многопрядные и кабельные требуют разного подхода к опрессовке. Расчетная нагрузка (WLL — Working Load Limit) на соединение не должна превышать 90-95% от разрывной прочности самого каната. Коэффициент безопасности обычно принимается как минимум 4:1.

Условия эксплуатации тоже имеют значение. Наружная установка в климатических зонах требует материалов со специальным защитным покрытием. Контакт с морской водой или химическими веществами предполагает использование коррозионностойких сплавов.

Пошаговый процесс установки обжимного наконечника

Качество монтажа зависит от соблюдения последовательности действий. Вот как правильно установить наконечник:

1. Подготовительный этап. Проверьте конец каната — срез должен быть ровным и перпендикулярным к оси троса. Удалите грязь, пыль и остатки защитной клейкой ленты. При необходимости трос слегка обезжирить перед началом работ.
2. Расплетение конца каната. На длину втулки (обычно 15-40 мм в зависимости от диаметра) разберите конец каната на отдельные пряди. Каждая прядь должна быть развернута, но не разрушена.
3. Надевание наконечника. Аккуратно наденьте втулку на расплетенный конец, убедитесь, что каждая прядь правильно расположена внутри наконечника. Центрирование — критически важный момент: все пряди должны быть равномерно распределены.
4. Опрессовка. Выберите подходящее оборудование. Гидравлический пресс обеспечивает наибольшую точность. Пресс-клещи подходят для полевых работ. После установки наконечника в зажимное устройство медленно увеличивайте давление до полного обжатия. Время опрессовки обычно составляет 10-15 секунд.
5. Контроль качества. После установки проверьте равномерность обжатия вдоль всей длины втулки. На поверхности не должно быть видимых вмятин или деформаций. Проведите испытание на разрыв (если возможно) или хотя бы визуальный осмотр на предмет трещин. Качественное соединение выдержит до 95% нагрузочной способности целого каната.

Преимущества и ограничения метода обжатия

Обжимные наконечники завоевали популярность благодаря конкретным достоинствам. Соединение сохраняет полную или почти полную разрывную прочность троса. Надежность такого крепления проверена десятилетиями использования. Монтаж не требует высочайшего профессионализма — достаточно внимательности и соблюдения инструкций. Результат выглядит эстетично и аккуратно. Метод подходит для большинства типов тросов.

Вместе с тем есть и ограничения. Диаметр должен подходить с высокой точностью. Необходимо специальное оборудование (пресс, клещи). Демонтаж без разрушения наконечника невозможен — это одноразовое решение. При неправильном выборе размера характеристики упадут ниже требуемого уровня. Без защитного покрытия втулка подвержена коррозии во влажной или агрессивной среде.

Типичные ошибки при монтаже и как их избежать

На практике чаще всего встречаются пять основных ошибок:

1. Несовпадение диаметра наконечника с диаметром каната. Результат — выскальзывание троса под нагрузкой, иногда с катастрофическими последствиями. Всегда проверяйте соответствие размеров перед началом опрессовки.
2. Неполное расплетение конца. Если пряди не разобраны достаточно, они плохо плотно входят во втулку, что ведет к неравномерному обжатию и ослаблению соединения.
3. Неправильное давление при опрессовке. Низкое давление оставляет зазоры, высокое давление может разорвать или треснуть материал втулки. Давление должно соответствовать техническим характеристикам оборудования и материалу наконечника.
4. Использование неправильного материала наконечника. Алюминиевый наконечник в морской среде может подвергаться электрохимической коррозии и разрушению оксидного слоя в течение нескольких месяцев. Для морских условий рекомендуется использовать нержавеющие стальные втулки или специально обработанные алюминиевые зажимы с защитным полимерным или лакокрасочным покрытием.
5. Отсутствие контроля качества. После монтажа обязательно проверьте целостность соединения. Видимые трещины, неровности обжатия или люфт в креплении — сигналы того, что работа выполнена неправильно.

Альтернативные методы крепления тросов

Обжимные наконечники не единственный вариант. Рассмотрим альтернативы:

• Заплетка конца каната — традиционный метод, который создает разборное соединение. Преимущество в том, что соединение можно разобрать без разрушения каната. Недостатки: требуется мастерство, теряется часть длины каната (20-30 см), надежность зависит от квалификации мастера.

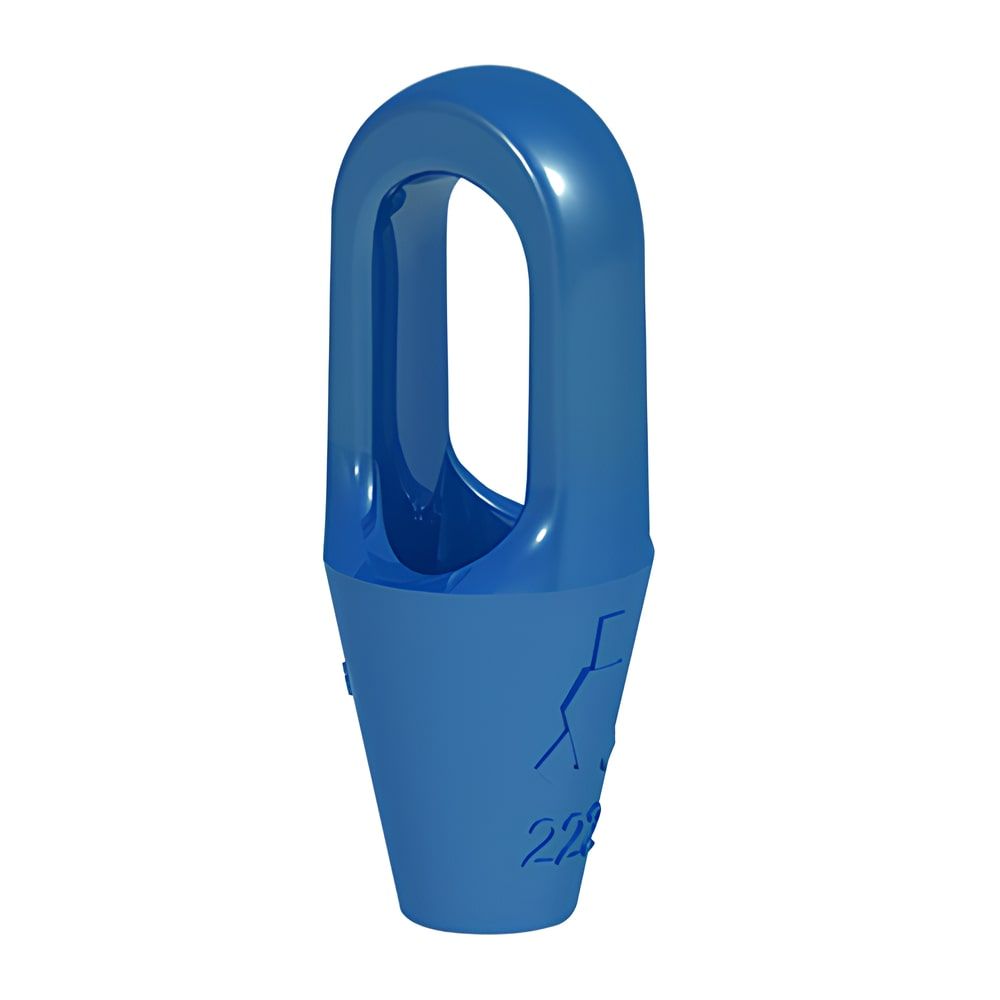

• Заливные муфты используют полимерные композиции или легкоплавкие металлы. Подходят для специальных требований к герметичности, но не универсальны.
• Клиновые муфты обеспечивают быстрый монтаж и демонтаж. Однако при высоких динамических нагрузках такие муфты могут ослабнуть.

Сравнение методов:

!!!вставить таблицу

Нормативная база и требования безопасности

В России применение обжимных наконечников регламентируется ГОСТОМ 3064-80, который определяет конструкцию, размеры и методы контроля качества. Международные стандарты DIN 3093 (Германия) и ISO 13847 устанавливают требования к прочности и надежности соединений.

Маркировка на наконечнике должна содержать информацию о допустимой нагрузке, материале и производителе. Сертификация подтверждает, что партия продукции соответствует установленным стандартам. Акты испытаний и сертификаты — необходимые документы при закупке оборудования для критичных приложений.

Соблюдение норм не является формальностью — это гарантия безопасности рабочих и сохранности имущества. При выборе поставщика убедитесь, что он предоставляет полный пакет сертификационной документации.

Профессиональные советы по работе с наконечниками

Опыт показывает несколько полезных рекомендаций:

• Хранение. Держите наконечники в сухом месте при комнатной температуре. Влажность и перепады температур могут привести к коррозии, особенно для стальных изделий без защитного покрытия.
• Оптимальные условия монтажа. Оптимальные условия опрессовки: температура воздуха и материала от +5°C до +40°C. При необходимости работы в расширенном диапазоне температур (-20...+50°C) требуется корректировка давления опрессовки согласно техническим данным оборудования. Влажность не должна быть экстремальной. На улице в дождь лучше перенести работы в сухое время.
• Инструменты и оборудование. Для полевых работ достаточно механических пресс-клещей. Для производства рекомендуется гидравлический пресс с манометром, чтобы контролировать давление.
• Обслуживание. Периодически проверяйте состояние установленных наконечников. Даже качественное соединение может ослабнуть, если трос работает в условиях постоянной вибрации.
• Переустановка. Если из-за износа каната потребовалась переустановка, удалите старый наконечник (разрезав его), проверьте состояние троса и установите новый наконечник на здоровый участок.

Заключение: надежность начинается с деталей

Обжимные наконечники — проверенный стандарт промышленности, который сочетает простоту использования с высокой надежностью. Секрет долгого срока службы и безопасности кроется в трех моментах: правильный выбор размера, соблюдение технологии монтажа и контроль качества.

Перед началом работ потратьте время на изучение конкретных требований вашего проекта. Не экономьте на материале наконечника — это небольшие расходы при огромном значении для безопасности. При соблюдении всех рекомендаций вы получите соединение, которое прослужит весь срок жизни каната, обеспечивая надежность конструкции и защиту людей.
