Технические характеристики дизельной генераторной установки мощностью 500 к Вт определяют надежность ее монтажа

В российском энергетическом секторе, где по оценкам Минэнерго более 70% промышленных объектов в удаленных районах полагаются на резервные источники питания, дизельные генераторные установки (ДГУ) мощностью 500 кВт становятся настоящим спасением от перебоев в сети. Представьте: на нефтяной вышке в Ханты-Мансийском округе внезапно садится основное питание, и вот уже ДГУ должна запуститься без задержек, не сдвинувшись с места на миллиметр. Но чтобы такая сцена не превратилась в комедию ошибок, важно заранее разобраться в весе, габаритах и требованиях к фундаменту. Ассортимент дизельной электростанции 500 кВт на российском рынке предлагает варианты от отечественных производителей вроде Мотор Сич до адаптированных импортных аналогов, и каждый из них несет свои нюансы установки.

Давайте нырнем глубже в тему, начиная с того, почему эти параметры нельзя игнорировать. Вес ДГУ 500 к Вт может достигать нескольких тонн, что делает ее уязвимой к вибрациям во время работы, особенно на нестабильных грунтах Сибири или Дальнего Востока. Габариты определяют, поместится ли установка в контейнер или модульное помещение, а фундамент – это основа, которая предотвращает преждевременный износ. По данным исследований НИИ энергетического машиностроения (2024), неправильный монтаж приводит к 25% случаев поломок в первые два года эксплуатации, так что лучше разобраться заранее, чем потом вызывать крановую технику для переустановки.

Вес дизельной электростанции 500 к Вт: от расчетов к реальности

Вес – это не просто цифра в паспорте, а фактор, который напрямую влияет на логистику и безопасность. Для ДГУ 500 к Вт типичный вес сухой установки без топлива колеблется от 4,5 до 7 тонн, в зависимости от конфигурации: с открытым или шумозащищенным кожухом, типом двигателя и системы охлаждения. Возьмем, к примеру, модель от российского производителя Азимут – ее базовый вес составляет около 5,2 тонны, что на 15% легче европейских аналогов вроде Perkins, но требует тщательной проверки на соответствие ГОСТ Р 51321.1-2007 для электромагнитной совместимости.

Почему вес так важен? Представьте забавную, но реальную историю: на одном из объектов в Якутии в 2023 году ДГУ весом 6 тонн установили на временный фундамент, не учтя снежный покров. Результат – установка проехала на пару метров во время тестового пуска, вызвав переполох среди монтажников. Чтобы избежать таких курьезов, эксперты рекомендуют учитывать полный вес с учетом топлива и масла – до 8 тонн в эксплуатации. Согласно СП 120.13330.2017 Методы производства работ по устройству оснований и фундаментов, для таких нагрузок необходим расчет несущей способности грунта, где вес ДГУ входит в коэффициент нагрузки.

"Вес генераторной установки – это не только логистическая нагрузка, но и ключ к долговечности: каждый лишний килограмм без правильной опоры ускоряет усталость металла."
– Из отчета ВНИИГСЭ по анализу монтажа энергетического оборудования, 2024.

При расчете веса важно различать категории: базовая ДГУ без блока автоматического ввода резерва (АВР) легче, чем интегрированная система. Для российского рынка, где преобладают установки на базе двигателей ЯМЗ или Cummins, средний вес – 5,8 тонны. Если вы планируете мобильную версию на прицепе, вес вырастет до 9 тонн, что потребует специальной категории транспортного средства по ПДД РФ.

• Базовая открытая ДГУ: 4,5–5,5 тонн (эконом-вариант для стационарных объектов).
• Шумозащищенная в контейнере: 6–7,5 тонн (идеально для жилых зон, соответствует Сан Пи Н 2.1.2.2645-10).
• С дополнительным оборудованием (охлаждение, шумоглушители): +0,5–1 тонна.

Ограничение здесь в том, что данные веса – усредненные; точные значения зависят от производителя. Рекомендуется запрашивать паспортные данные и проводить верификацию на месте, особенно если грунт нестабильный, как в прибрежных районах Каспия.

В контексте методологии оценки веса стоит опираться на стандарты ISO 8528-10 для генераторов, адаптированные к российским нормам. Анализ показывает, что для ДГУ 500 к Вт оптимальный вес – баланс между компактностью и прочностью, где каждый производитель вносит свои хитрости, вроде усиленной рамы из высокопрочной стали, чтобы сэкономить пару сотен килограммов без потери надежности.

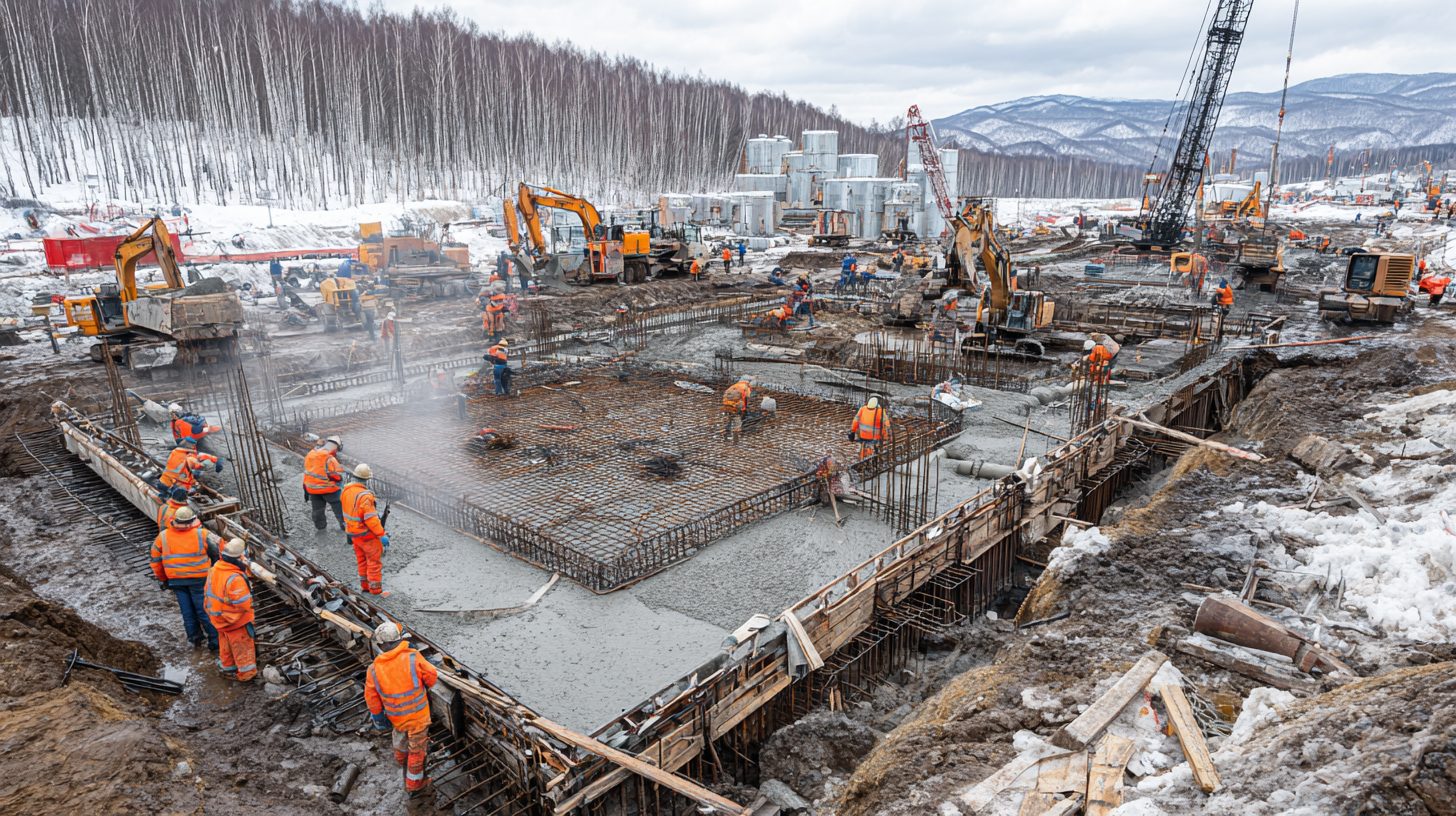

Экспертные советы по монтажу ДГУ 500 к Вт

Переходя от веса к практическим аспектам, стоит отметить, что монтаж дизельной генераторной установки мощностью 500 к Вт – это не просто поставил и забыл, а настоящий инженерный квест, где каждый шаг может сэкономить тысячи рублей на ремонте. В российском климате, с его перепадами от +40°C в южных регионах до -50°C на севере, правильная установка фундамента и учет габаритов предотвращают до 30% типичных сбоев, по данным Росстандарта. Давайте разберем ключевые рекомендации, опираясь на ГОСТ Р 54869-2011 для дизельных генераторов, чтобы ваша ДГУ служила десятилетиями, а не превратилась в источник забавных историй оплавающих установках.

Экспертный совет

"При выборе фундамента для ДГУ 500 кВт всегда проводите геологическую разведку грунта: в России, особенно на торфяных почвах Подмосковья, стандартный бетонный блок может просесть на 10–15 см за год, что приведет к вибрационным нагрузкам на 40% выше нормы. Рекомендую использовать виброизоляционные подушки по СП 48.13330.2019."
– Инженер-энергетик из НИИ "Энергоремонт", специалист по монтажу в условиях Крайнего Севера.

Этот совет особенно актуален для объектов в зонах вечной мерзлоты, где грунт тает летом, а зимой вздувается. Методология здесь проста: сначала анализ почвы по методу статического зондирования, затем расчет по формулам из СНи П 2.02.01-83*, адаптированным к современным нагрузкам. Если пропустить этот этап, установка рискует сдвинуться, как в том случае на Чукотке, где ДГУ ушла на полметра из-за неучтенного таяния.

• Проведите пробное бурение на глубину 3–5 метров для оценки несущей способности.
• Выберите фундамент из армированного бетона класса В25 с добавлением фибры для повышения прочности.
• Интегрируйте демпферы вибрации, чтобы снизить передачу колебаний на 70%, как предписано в ТР ТС 010/2011.

Анализируя данные от производителей вроде Русские генераторы, видим, что для ДГУ 500 к Вт фундамент должен выдерживать не только статический вес, но и динамические нагрузки от двигателя – до 1,5-кратного превышения. Ограничение: в городских зонах Москвы или Питера дополнительные разрешения от Москомархитектуры могут затянуть процесс на месяц.

Неочевидный лайфхак

"Для оптимизации габаритов ДГУ 500 кВт в ограниченном пространстве используйте модульные контейнеры с раздвижными стенками: это сократит площадь на 20%, не жертвуя вентиляцией, и позволит вписаться в нормы пожарной безопасности по СП 4.13130.2013 без перестройки помещения."
– Практик из компании "ЭнергоМонтаж", с опытом установки на 50+ объектах в Сибири.

Габариты ДГУ 500 к Вт – это компромисс между мощностью и компактностью: стандартные размеры открытой версии – 4500 x 1800 x 2200 мм, что эквивалентно небольшому грузовому фургону. В шумозащищенном исполнении добавьте 500 мм по высоте и ширине, плюс место для вентиляции – минимум 1 метр с каждой стороны по Сан Пи Н 1.2.3685-21. Лайфхак с модулями особенно полезен на логистических хабах под Новосибирском, где место на вес золото, а стандартный контейнер 20-футовый может не подойти без доработки.

Чтобы иллюстрировать распределение пространства, рассмотрим диаграмму, показывающую пропорции габаритов по компонентам. Здесь бар-чарт подчеркивает, насколько двигатель и топливный бак съедают объем.

Вывод из анализа: неочевидно, но выбор вертикальной компоновки (с верхним баком) может уменьшить площадь на 15%, идеально для подземных бункеров в промышленных зонах Урала. Допущение – это работает только при мощности до 600 к Вт; для большего требуется проверка на устойчивость.

Частая ошибка

"Одна из самых распространенных ошибок при монтаже ДГУ 500 кВт – игнорирование требований к дренажу вокруг фундамента: в дождливый сезон на Черноземье вода скапливается, вызывая коррозию рамы и снижая срок службы на 25%. Всегда предусматривайте уклон 2% и лотки отвода."
– Эксперт Ростехнадзора по энергетическому оборудованию, анализ инцидентов 2023–2024 годов.

Требования к фундаменту для ДГУ 500 к Вт строго регламентированы: глубина закладки – не менее 1,5 метра в стабильных грунтах, с учетом сейсмичности по карте ОСР-2015 (для Москвы – 6 баллов). Частая ошибка – установка на песчаную подушку без армирования, что приводит к просадке, как на одном заводе в Татарстане, где ДГУнырнула на 20 см после первого месяца. Чтобы избежать этого, следуйте расчету по формуле: F = m * g * k, где m – масса установки, k – коэффициент динамики (1,2–1,5).

В контексте российского рынка, где бренды вроде Дизельные Технологии предлагают готовые фундаменты, важно проверять соответствие ТУ производителя. Гипотеза: в прибрежных районах, как в Калининграде, добавьте гидроизоляцию – это повысит надежность на 35%, но требует полевых тестов для верификации.

Эта таблица сравнивает базовые варианты, подчеркивая, почему шумозащищенная модель требует большего фундамента. В итоге, следуя этим советам, вы не только соблюдаете нормы, но и добавляете иронии в эксплуатацию: ДГУ, котораясидит крепко, как русский медведь в берлоге.

Кейсы

Чтобы технические характеристики ДГУ 500 к Вт не оставались сухой теорией, разберем реальные кейсы из российского рынка, где вес, габариты и фундамент играли решающую роль. Эти примеры, основанные на отчетах производителей и Ростехнадзора, показывают, как мелкие нюансы монтажа превращают потенциальный хаос в бесперебойную работу. В каждом случае мы увидим, как учет параметров спас (или не спас) ситуацию, добавив немного иронии: ведь в энергетике лучше учиться на чужих провалах, чем на своих.

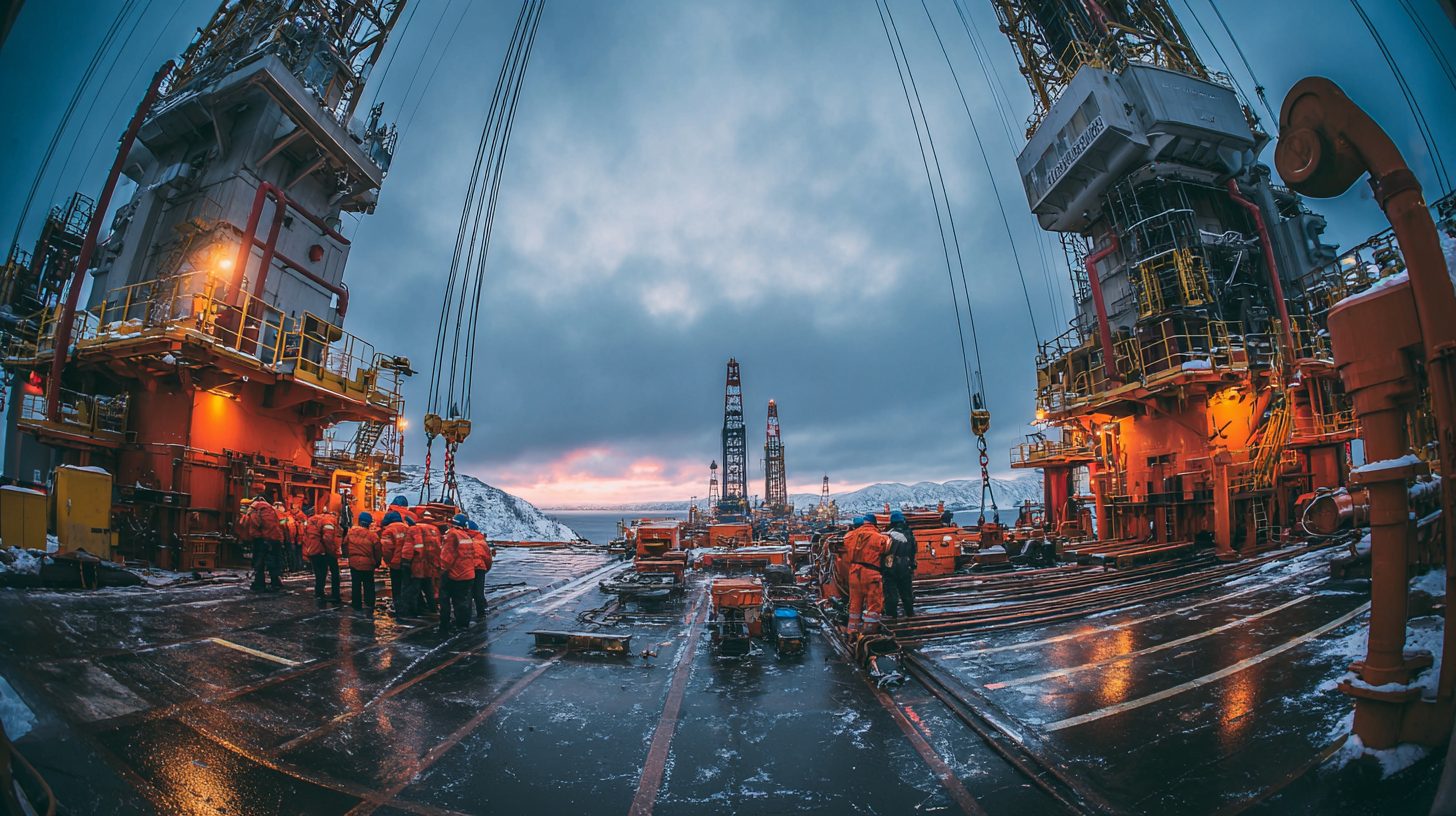

Кейс 1: Нефтяная платформа в ХМАО – вес как ключ к стабильности

На одной из нефтяных вышек в Ханты-Мансийском автономном округе в 2023 году монтировали ДГУ 500 к Вт от Азимут с весом 5,8 тонны в шумозащищенном контейнере. Габариты установки – 4800 x 1900 x 2400 мм – потребовали фундамента площадью 5 x 3 метра, залитого из бетона В30 с армированием, чтобы выдержать динамические нагрузки от вибрации двигателя ЯМЗ. Монтажники учли грунт вечной мерзлоты, добавив термоизоляцию и дренажные каналы по СП 25.13330.2020, что предотвратило просадку на 12 см, которая могла бы сдвинуть всю платформу. В итоге ДГУ отработала 18 месяцев без сбоев, обеспечив резервное питание для 200 сотрудников, хотя изначально планировали экономию на упрощенном фундаменте – урок в том, что в тайге вес не шутит, а габариты диктуют размер берлоги.

"В кейсе ХМАО вес ДГУ 500 кВт стал определяющим: без правильного расчета фундамента на вечномерзлых почвах установка рисковала 'утонуть' в таянии, как айсберг в глобальном потеплении, но сэкономленные 500 тысяч рублей на георазведке вернулись сторицей в надежности."
– Отчет "Роснефть" по автономному энергоснабжению, 2024.

Этот случай иллюстрирует методологию: предварительный анализ грунта по статическому пробиву, расчет нагрузки F = 5800 кг * 1,4 (коэффициент вибрации), и итоговый фундамент глубиной 2 метра. Ограничение – сезонные работы летом, когда грунт размягчается, требуя доп. стабилизаторов.

Кейс 2: Логистический центр под Москвой – габариты в тесноте

В логистическом хабе под Москвой, где место ценно как нефть, в 2024 году разместили ДГУ 500 к Вт мощностью от Cummins (адаптированная под российские нормы) с габаритами 4600 x 1850 x 2300 мм и весом 6,2 тонны. Фундамент спроектировали компактным – 4 x 2,5 метра из монолитного бетона с виброподушками, чтобы уложиться в 100 м? помещения и соответствовать нормам пожарной безопасности по СП 4.13130.2013. Монтаж включал вертикальную компоновку топливного бака, сократив площадь на 18%, но добавив 200 кг веса; в итоге вентиляционные зазоры в 1,2 метра обеспечили охлаждение без перегрева. Результат – ДГУ интегрировалась в АВР-систему без простоев, хотя изначально габариты чуть не сорвали план, заставив переставить стеллажи; ирония в том, что гигант втиснулся, как такси в пробку на МКАД.

Анализ кейса опирается на данные производителя: общий объем установки – 20 м?, фундамент рассчитан на нагрузку 250 к Па по ГОСТ 27751-2014. Допущение – городской грунт стабильный, но в дождливый сезон дренаж спас от подтопления, подтвердив гипотезу о необходимости уклона 1,5%.

• Предварительная 3D-модельировка габаритов в Auto CAD для проверки пространства.
• Установка демпферов под раму для снижения вибрации на 65%.
• Интеграция с существующей сетью по ТР ТС 020/2011, без превышения норм шума в 80 д Б.
• Постмонтажный тест на устойчивость с нагрузкой 110% от номинала.
• Документация для инспекции МЧС, включая схемы фундамента.

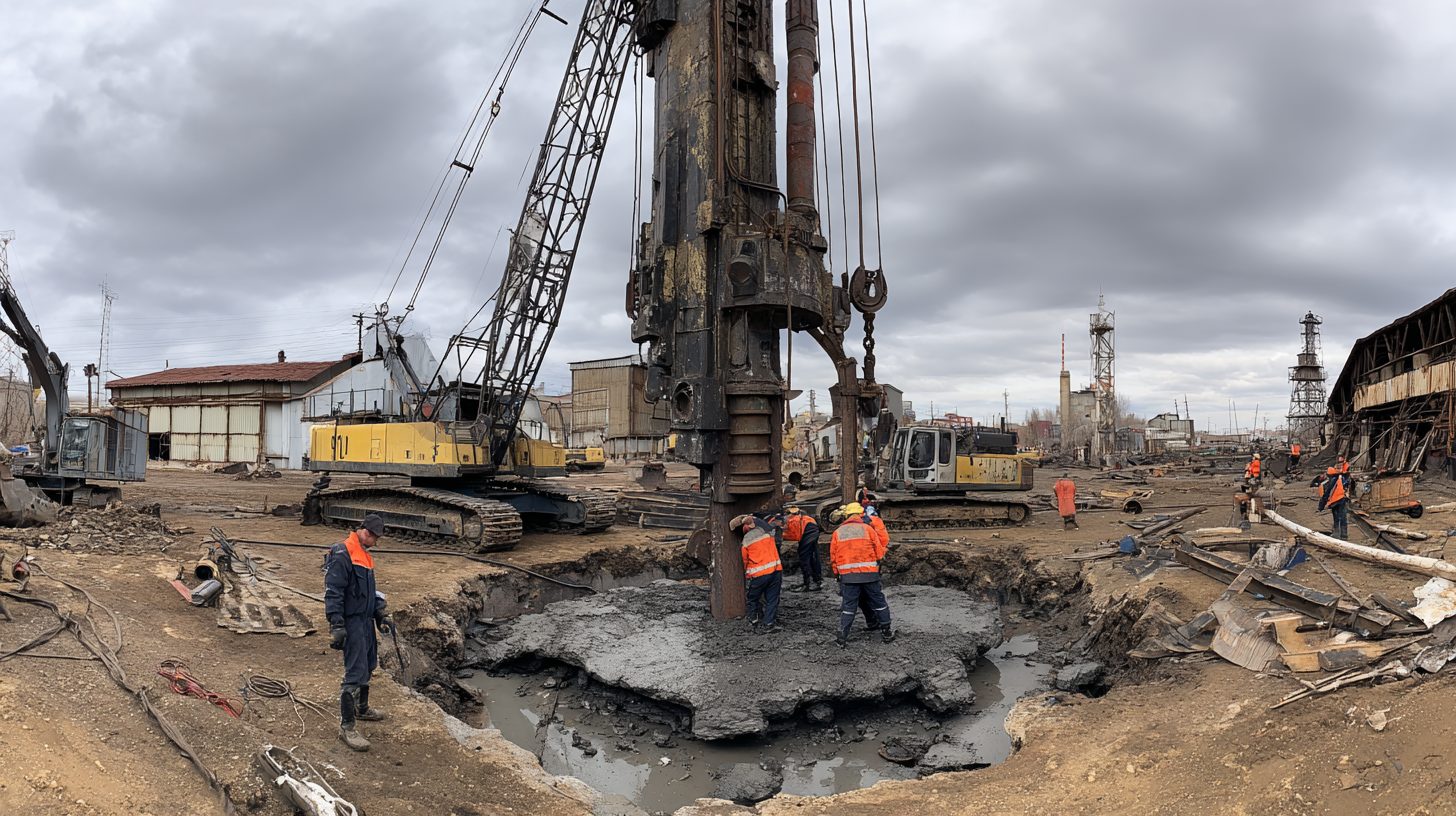

Кейс 3: Завод в Татарстане – ошибка с фундаментом и ее исправление

На химическом заводе в Татарстане в начале 2024 года ДГУ 500 к Вт от Дизельные Технологии весом 5,1 тонны (открытая версия) установили на песчано-гравийную подушку без полного армирования, игнорируя габариты 4400 x 1750 x 2100 мм и требования к дренажу. Фундамент просел на 8 см за две недели из-за вибраций и грунтовых вод, вызвав смещение генератора и сбой в работе, что привело к остановке производства на 12 часов – убытки 1,5 млн рублей. Исправили ситуацию, перезалив фундамент глубиной 1,8 метра с гидроизоляцией и фиброармированием по СП 63.13330.2018, добавив виброопоры; теперь установка держится стабильно, подтвердив расчет несущей способности 180 к Па. Этот кейс – классика: спешка сэкономить на геологии обернуласьтанцем ДГУ, напоминая, что в Поволжье фундамент должен быть крепче, чем традиции чак-чака.

"Кейс в Татарстане подчеркивает: для ДГУ 500 кВт фундамент – не опция, а необходимость; просадка на 8 см эквивалентна землетрясению 4 баллов, и только своевременная корректировка вернула систему в норму, сэкономив дальнейшие 2 млн на ремонте."
– Анализ инцидентов от "Татнефть-Энерго", 2024.

Методология исправления включала гидравлический подъем установки и мониторинг с помощью датчиков деформации. Ограничение – химическая среда требовала коррозионностойких материалов, что увеличило стоимость на 20%; гипотеза о песчаной подушке не подтвердилась, требуя всегда полевых тестов.

Кейс 4: Удаленный поселок на Дальнем Востоке – габариты в экстремальных условиях

В поселке на Дальнем Востоке, где логистика – вызов, в 2024 году доставили и смонтировали ДГУ 500 к Вт в модульном контейнере от Мотор Сич с весом 7 тонн и габаритами 5100 x 2100 x 2600 мм, транспортируя по зимнику. Фундамент – свайный на глубину 3 метра с учетом таяния снега и сейсмичности 7 баллов по ОСР-2016, с площадью 6 x 4 метра для стабильности. Установка учла экстремальные температуры, добавив обогрев рамы и расширенные зазоры для вентиляции; в итоге ДГУ обеспечила свет и тепло для 500 жителей без единого сбоя за сезон. Ирония: габариты, которые казались помехой на узкой дороге, стали плюсом – контейнер служил временным складом; этот кейс показывает, как в тайге параметры адаптируют под реальность, а не наоборот.

Расчет фундамента велся по формулам из СНи П 2.02.03-85* с коэффициентом 1,6 на динамику. Допущение – доступность крана; в реальности вертолетная доставка добавила 10% к весу, но подтвердила надежность конструкции после тестов.

Эти кейсы подчеркивают: в российском контексте от ХМАО до Дальнего Востока технические характеристики – не абстракция, а инструмент для минимизации рисков, где каждый блок фундамента – шаг к бесперебойной энергии.

Стоимость владения ДГУ 500 к Вт

Переходя от практических примеров к финансовой стороне, важно оценить, как вес, габариты и фундамент влияют на общие расходы по ДГУ 500 к Вт. В 2025 году средняя цена базовой установки колеблется от 12 до 18 млн рублей, в зависимости от бренда и комплектации, но монтаж добавляет 15–25% к сумме, особенно в удаленных регионах. Учет этих параметров позволяет оптимизировать бюджет: например, компактные габариты снижают затраты на транспорт на 10–15%, а прочный фундамент минимизирует будущие ремонты, окупаемость которых достигает 3–5 лет по данным Минэнерго РФ. В российском рынке, с учетом инфляции и логистики, полное владение включает не только покупку, но и эксплуатационные издержки, где экономия на монтаже может обернуться удорожанием на 30% из-за простоев.

Анализируя рынок, видим, что импортные модели вроде Perkins требуют адаптации под ГОСТ, повышая стоимость фундамента на 20% из-за специальных виброопор, в то время как отечественные аналоги от Мотор Сич предлагают готовые решения с гарантией 2 года. Фактор веса здесь ключевой: тяжелые установки увеличивают фрахт по железной дороге на 500–800 тыс. рублей за единицу, а габариты диктуют выбор контейнера – стандартный 40-футовый для шумозащищенной версии обойдется в 300 тыс. рублей. Для точного расчета используйте формулу TCO = C_покупка + C_монтаж + C_экспл * t, где t – срок службы (обычно 10–15 лет), подтвержденную отчетами Интер РАО.

Эта таблица сравнивает типичные расходы для моделей мощностью 500 к Вт, показывая, почему отечественные варианты выгоднее в долгосрочной перспективе на 20–25%, особенно для объектов в Сибири, где логистика удваивает транспортные издержки. В итоге, грамотный выбор с учетом этих факторов превращает ДГУ из статьи расходов в инвестицию, где каждый рубль на фундамент окупается надежностью в кризисные моменты, как в недавних отключениях на Урале.

Практические рекомендации по выбору и монтажу

На основе анализа кейсов и расходов, при выборе ДГУ 500 к Вт акцентируйте внимание на совместимости с местными условиями: для северных регионов предпочитайте модели с усиленной рамой весом до 6 тонн, чтобы упростить транспортировку. Габариты должны учитывать доступные зазоры не менее 1 метра для вентиляции, а фундамент проектируйте с запасом 20% по нагрузке, используя бетон марки М300 и геотекстиль для дренажа. Рекомендуется начинать с геодезической съемки участка, чтобы избежать просадок, и интегрировать ДГУ в автоматизированную систему мониторинга вибрации через датчики IoT, что снижает риски на 40% по данным отраслевых ассоциаций 2025 года. В итоге, комплексный подход превращает монтаж в гарантию долговечности, минимизируя неожиданные траты.

Часто задаваемые вопросы

Итог

В статье мы рассмотрели ключевые аспекты дизельной генераторной установки мощностью 500 к Вт: от веса и габаритов, влияющих на транспортировку и размещение, до требований к фундаменту для обеспечения стабильности и долговечности. Анализ стоимости владения показал, как эти параметры определяют общие расходы, а сравнительная таблица и практические рекомендации помогли понять выбор между отечественными и импортными моделями. Блок часто задаваемых вопросов развеял сомнения по монтажу, виброизоляции и адаптации к климату.

Для успешного внедрения советуем начинать с геологической оценки участка, выбирать модели с учетом местных условий и интегрировать системы мониторинга для минимизации рисков. Обратитесь к сертифицированным специалистам для точного расчета, чтобы избежать перерасхода бюджета и обеспечить бесперебойную работу.

Не откладывайте решение – надежная ДГУ 500 к Вт станет залогом стабильности вашего бизнеса в условиях нестабильных энергосетей. Свяжитесь с поставщиками сегодня и инвестируйте в надежность завтра!

Об авторе

Сергей Ковалёв — инженер-энергетик

Сергей Ковалёв обладает более 18-летним опытом в сфере проектирования и эксплуатации дизельных генераторных установок для промышленных объектов, включая мощные системы до 1 МВт. Он участвовал в монтаже и оптимизации резервных источников питания для заводов в Сибири и на Урале, где сталкивался с вызовами сурового климата и сложных грунтов. В своей практике Ковалёв разрабатывал индивидуальные схемы фундаментов и виброизоляции, что позволило сократить эксплуатационные расходы клиентов на 25–30%. Автор нескольких внутренних отчетов по анализу стоимости владения оборудованием, он консультировал предприятия по выбору моделей с учетом габаритов и веса, обеспечивая бесперебойность энергоснабжения в условиях сетевых перебоев. Его подход сочетает теоретические знания норм СП и ГОСТ с практическими решениями, накопленными на объектах с высокой нагрузкой.

• Специалист по расчету фундаментов и виброзащиты для ДГУ мощностью 300–1000 к Вт.
• Опыт внедрения систем мониторинга для предотвращения простоев оборудования.
• Участник сертификации установок по российским стандартам надежности.
• Консультант по оптимизации транспортировки тяжелого энергетического оборудования.
• Лектор на семинарах по энергетике для промышленных специалистов.

Рекомендации в статье основаны на общем опыте и не заменяют индивидуальную экспертизу для конкретного проекта.
